Когда нужно перекрыть чистую воду в обычной системе, подобрать арматуру относительно просто. Но совсем другая история начинается, если по трубам идет вода с песком, илом, волокнами, густые стоки или производственная пульпа. В таких условиях в первую очередь стоит рассматривать шиберные задвижки, потому что сама их конструкция рассчитана на работу с далеко не идеальной рабочей средой.
Именно поэтому задвижки шиберные часто устанавливают там, где обычная запорная арматура быстрее забивается и изнашивается. Это канализация, очистные сооружения, насосные станции, промышленные линии. Но покупать первую подходящую модель по диаметру трубы тоже не стоит. Один шибер нормально работает с водой, другому не страшны густые стоки, а третий понадобится там, где в жидкости много абразивных частиц.
Что вообще делает шиберная задвижка
Если отбросить инженерные формулировки, принцип работы очень простой. Внутри корпуса находится металлическая пластина — шибер. Пока она поднята, поток свободно проходит через трубопровод. Нужно перекрыть линию — шибер опускается вниз.
По сути, это своеобразная заслонка.

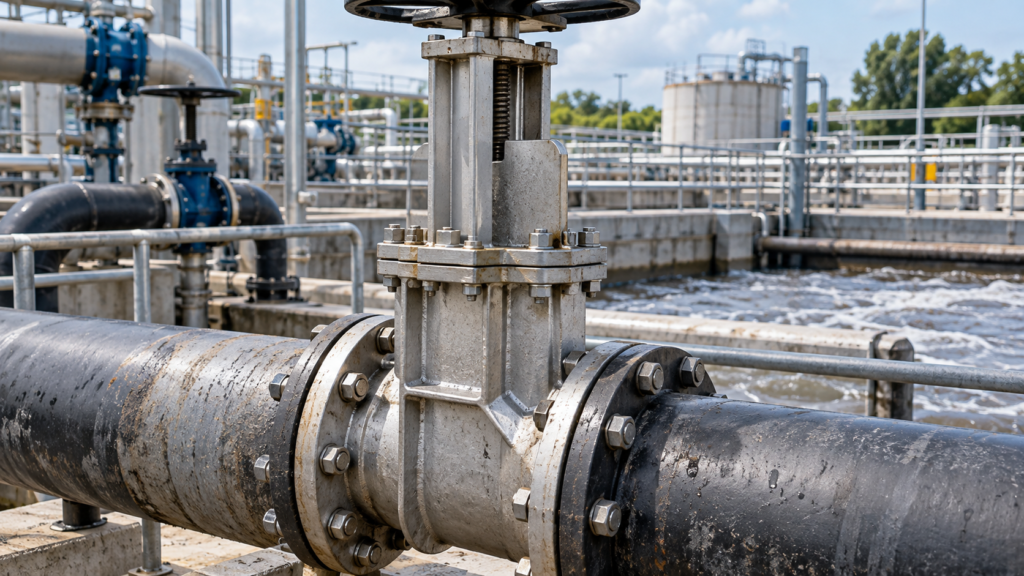

Представим очистное сооружение. По трубе идет вода с илом, мелким мусором и другими включениями. В какой-то момент участок системы нужно остановить для обслуживания. Задвижка закрывается, поток перекрывается, после чего оборудование можно ремонтировать или очищать.
И вот здесь появляется главное преимущество шиберной конструкции. Ее рабочая пластина способна проходить через загрязненную среду. Поэтому наличие примесей не становится такой большой проблемой, как для некоторых других типов арматуры.
Конечно, это не означает, что шибер может без последствий «перерезать» любой мусор. Крупный твердый предмет способен помешать нормальному закрытию практически любой арматуры. Но с песком, осадком, волокнистыми примесями и неоднородными жидкостями такие модели справляются заметно лучше.
Где такие задвижки действительно нужны
Шиберную модель не стоит воспринимать как универсальную задвижку на все случаи жизни. Ставить ее только потому, что конструкция кажется более надежной, нет смысла.
Своя сильная сторона у нее вполне конкретная — сложная рабочая среда.
Задвижки для канализации используют там, где по трубам проходят хозяйственно-бытовые или промышленные стоки. Еще одна большая сфера применения — очистные сооружения. Там приходится постоянно работать с водой, осадком, илом и взвешенными частицами.
В промышленности условия бывают еще жестче. По трубопроводу может идти пульпа, шлам или густая технологическая смесь. Тут обычная схема «жидкость без примесей» вообще не работает.
Чаще всего шиберную арматуру можно встретить:
- в канализационных системах и на очистных сооружениях;
- на насосных станциях;
- на горнодобывающих и перерабатывающих предприятиях;
- в целлюлозно-бумажной и пищевой промышленности;
- на линиях, где транспортируются шлам, пульпа и загрязненная вода;
- в технологических трубопроводах с твердыми включениями.
То есть выбор здесь довольно логичный. Чем грязнее и неоднороднее поток, тем интереснее становится шиберная конструкция.

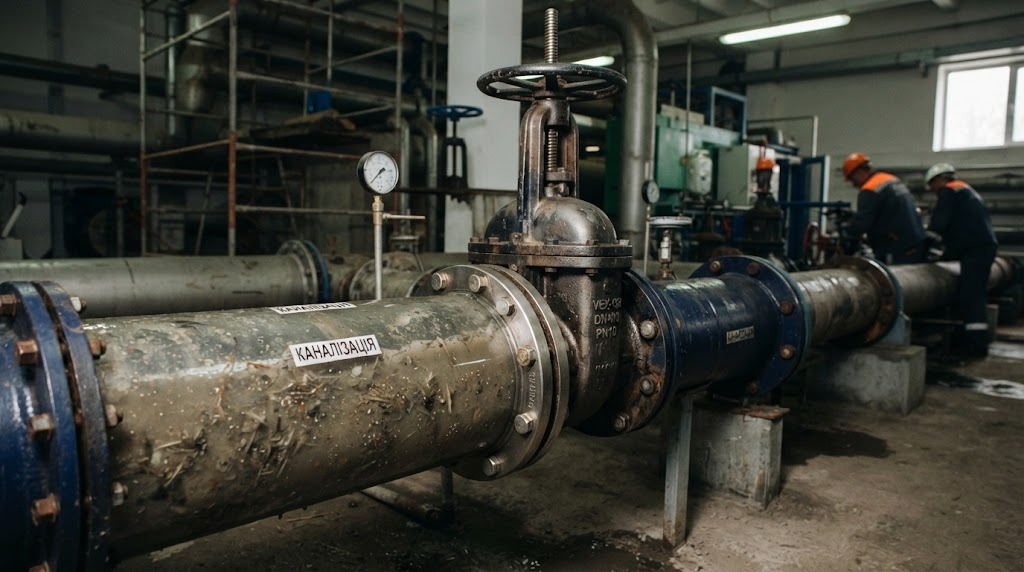

Почему канализация — один из самых очевидных примеров
Возьмем обычные канализационные стоки. Это не просто вода. В них могут находиться волокна, органические частицы, песок и осадок.
Если внутри запорного устройства есть участки, где весь этот материал постоянно накапливается, рано или поздно начинаются проблемы. Задвижка хуже закрывается, уплотнения быстрее изнашиваются, приходится чаще проводить обслуживание.
Канализационные задвижки шиберного типа устроены так, чтобы проход оставался достаточно свободным. Когда устройство полностью открыто, рабочая пластина убирается из потока.
Для большой канализационной сети это важный момент. Даже небольшой участок, где постоянно цепляется мусор, со временем способен превратиться в место регулярных засоров.
Обычная задвижка или шиберная — в чем практическая разница
Представим два трубопровода.
В первом идет относительно чистая вода. Во втором — вода с песком и осадком.
Для первого варианта вполне может подойти традиционная клиновая задвижка. Для второго уже стоит внимательно смотреть в сторону шиберной.
У классической задвижки поток перекрывает клин. Это проверенная конструкция, которая широко используется в водоснабжении и множестве других систем.
У шиберной модели вместо массивного клина работает сравнительно тонкая пластина. Она движется поперек прохода и перекрывает его.
Отсюда и несколько практических отличий.
Шиберная конструкция обычно компактнее. Это особенно заметно, когда речь идет не о маленькой трубе, а о промышленном трубопроводе большого диаметра.
Она лучше приспособлена к средам с примесями и твердыми частицами.
А еще в полностью открытом положении проход остается достаточно свободным. Для потоков с большим количеством включений это очень полезно.
Но есть важная оговорка. Не стоит выбирать шиберную задвижку автоматически только потому, что она кажется более «промышленной». Если через трубу круглосуточно идет чистая вода, требования к арматуре будут совершенно другими.
Практичная таблица выбора
Когда характеристик много, в каталогах легко потеряться. Поэтому на первом этапе можно ориентироваться примерно так:
| Что проходит по трубопроводу | Какой вариант рассматривать | Что проверить перед покупкой |
|---|---|---|
| Чистая или техническая вода | Стандартная задвижка, в том числе шиберная при подходящих условиях | Давление, температура, диаметр |
| Бытовые канализационные стоки | Шиберная канализационная задвижка | Материал шибера и уплотнений |
| Вода с песком и осадком | Износостойкая шиберная модель | Устойчивость к абразивному износу |
| Густой шлам | Ножевая шиберная задвижка | Конструкция ножа и допустимая плотность среды |
| Пульпа с твердыми частицами | Усиленная промышленная модель | Давление, материал корпуса и шибера |
| Химически активная жидкость | Коррозионностойкое исполнение | Совместимость материалов со средой |
| Задвижка открывается редко | Ручной привод | Удобный доступ к маховику |
| Задвижка работает регулярно | Электро- или пневмопривод | Количество циклов и возможность автоматизации |
Эта таблица, конечно, не заменяет технический подбор. Зато она сразу помогает отсеять заведомо неподходящие варианты.
Например, если перед нами трубопровод DN100 с обычной технической водой, покупать тяжелую специализированную модель для абразивной пульпы вряд ли разумно. И наоборот, ставить самую простую задвижку на линию с песком только потому, что совпал диаметр, — сомнительная экономия.
Самая частая ошибка — выбирать только по диаметру
Вот эта ситуация встречается постоянно. Есть труба определенного размера, значит ищется задвижка такого же условного прохода. Нашли DN150 — вроде все совпало.
Но диаметр — только начало.
Допустим, одна задвижка DN150 рассчитана на воду, а другая — на абразивные стоки. Внешне они могут быть похожими. При этом условия, в которых они нормально отработают несколько лет, совершенно разные.
Поэтому перед заказом стоит обязательно ответить хотя бы на пять вопросов:
- Что именно проходит через трубу — вода, стоки, пульпа, шлам?
- Есть ли твердые частицы и насколько их много?
- Какое рабочее давление в системе?
- Какая температура среды?
- Как часто задвижку придется открывать и закрывать?
Эти пять пунктов уже дают намного больше информации, чем один диаметр.
Ручная задвижка или электропривод
Здесь тоже нет смысла автоматически выбирать самый дорогой вариант.
Представим задвижку, которую закрывают два раза в год во время обслуживания. Ставить туда электропривод часто просто незачем. Обычный маховик справится с задачей без дополнительных кабелей, автоматики и обслуживания самого привода.
Но теперь другой пример. На очистной станции десятки задвижек, а технологический процесс требует регулярно менять направление потоков. Бегать от одной точки к другой и вручную вращать каждый маховик — такое себе удовольствие.
Здесь автоматизация уже действительно работает на пользу.
Электропривод позволяет дистанционно открывать и закрывать арматуру. Пневмопривод часто используют там, где на предприятии уже есть система сжатого воздуха. Существуют и гидравлические решения.
Логика простая: чем чаще нужно управлять задвижкой и чем сложнее к ней доступ, тем больше смысла в приводе.
А если задвижка очень большая
На крупных диаметрах появляется еще один нюанс — усилие.
Закрыть рукой небольшую задвижку и управлять большой промышленной арматурой — совсем разные задачи. Чем крупнее устройство и выше нагрузки, тем актуальнее механизированный привод.
Поэтому на больших трубопроводах автоматика становится вопросом не только удобства, но и нормальной эксплуатации.
Из чего должна быть сделана задвижка
Второй после рабочей среды вопрос — материал.
Если через систему идет обычная вода, требования одни. Если агрессивный химический раствор — совершенно другие.
Для корпуса могут использоваться чугун, углеродистая или нержавеющая сталь. Шибер тоже изготавливают из разных марок стали.
И здесь важен не принцип «нержавейка всегда лучше». Нержавеющая сталь действительно обладает хорошей коррозионной стойкостью, но более дорогой материал должен быть оправдан условиями эксплуатации.
Для обычных сточных вод вполне может подойти одна конструкция. Для среды с высокой химической активностью придется подбирать другое исполнение.
Отдельная история — абразив.
Песок кажется совершенно безобидным, пока он не проходит через оборудование день за днем. Миллионы мелких частиц постепенно воздействуют на металл и уплотнения примерно по тому же принципу, что и наждачная бумага.
Поэтому для потока с высоким содержанием песка стоит особенно внимательно смотреть на износостойкость шибера и рабочих поверхностей.
Уплотнение — небольшая деталь, от которой зависит очень многое
О корпусе и шибере обычно помнят все. Про уплотнения иногда вспоминают уже после покупки.
А зря.
Именно они во многом определяют герметичность закрытой задвижки. Материал уплотнения должен нормально переносить температуру и химический состав рабочей среды.
То, что хорошо работает с водой комнатной температуры, не обязательно подойдет для горячей или химически активной жидкости.
Поэтому при подборе лучше сообщать поставщику не просто фразу «нужна задвижка DN200», а реальные условия эксплуатации. Чем точнее исходные данные, тем меньше вероятность получить арматуру, которая формально подходит, но быстро начнет создавать проблемы.
Монтаж тоже может испортить хорошую задвижку
Можно купить качественную арматуру, а потом буквально своими руками сократить срок ее службы неправильной установкой.
Например, если при монтаже перекосить фланцы, корпус получает лишнее напряжение. Если внутрь трубопровода после сварочных работ попала металлическая стружка, она может повредить рабочие поверхности.
Еще одна проблема — неравномерная затяжка крепежа.
К установке стоит относиться примерно так же внимательно, как к самому выбору модели. До запуска нужно проверить чистоту трубопровода, правильность положения задвижки и соединений, а после установки несколько раз полностью открыть и закрыть устройство.
Если движение идет слишком туго или появляются подозрительные звуки, лучше разобраться сразу, а не ждать первой аварийной ситуации.
Сколько внимания задвижка требует после установки
Хорошая трубопроводная арматура не должна превращаться в оборудование, около которого каждую неделю стоит механик. Но принцип «поставили и забыли навсегда» тоже работает плохо.
Периодически стоит осматривать шток, привод, уплотнения и места соединений.
Особенно внимательно нужно следить за задвижками на грязных и абразивных средах. Там износ в принципе выше.
Если появился подтек, привод стал работать заметно тяжелее или задвижка перестала полностью закрываться, лучше не откладывать диагностику. Небольшая проблема обычно обходится дешевле, чем ремонт после серьезного отказа.
Когда шиберная задвижка действительно имеет смысл
Главный ориентир здесь довольно простой.
Если через трубопровод идет чистая среда и никаких сложных условий нет, выбор арматуры остается широким.
Если же по линии проходят канализационные стоки, вода с песком, осадок, пульпа или густая технологическая смесь, задвижки шиберные становятся намного интереснее.
Но выбирать их нужно под конкретную задачу. Для одной системы важнее стойкость к коррозии, для другой — к абразивному износу, для третьей — возможность подключить электропривод.
Именно поэтому гораздо полезнее формулировать задачу не как «нужна хорошая задвижка», а конкретнее: нужен вариант для трубопровода DN150, по которому идут сточные воды с песком, рабочая температура такая-то, давление такое-то, открытие происходит несколько раз в сутки.
После этого выбор становится намного понятнее.
Что в итоге
Шиберная задвижка — довольно простое по своей идее устройство, и в этом как раз ее плюс. Она не пытается быть универсальным решением для любого трубопровода, зато хорошо показывает себя там, где приходится иметь дело с загрязненной или неоднородной средой.
Поэтому задвижки для канализации, очистных сооружений и промышленных линий стоит подбирать прежде всего по тому, что реально движется внутри трубы. Вода, стоки, песок, шлам или пульпа предъявляют к одной и той же арматуре совершенно разные требования.
А дальше все довольно логично: смотрим диаметр, давление, температуру, материал, тип привода и только после этого сравниваем конкретные модели. Такой подход обычно оказывается намного дешевле, чем купить задвижку «примерно подходящего размера», а потом менять ее раньше времени.
