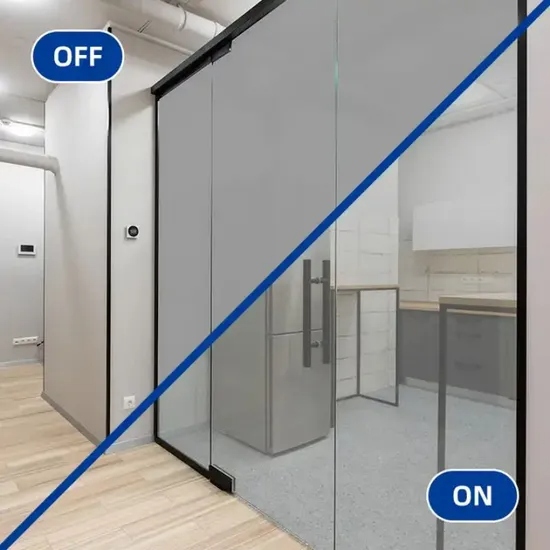

Сучасна архітектура стрімко трансформується з набору статичних конструкцій у динамічну цифрову екосистему. У концепції «інтелектуальної будівлі» кожен елемент – від кліматичного контролю до освітлення – стає активним вузлом мережі IoT (Internet of Things). Скляні перегородки та фасадне скління не залишилися осторонь цієї еволюції. Технологія PDLC (Polymer Dispersed Liquid Crystal) перетворила скло на керований інтерфейс, що здатен адаптуватися до потреб користувача в режимі реального часу. Проте справжній потенціал розумного скла розкривається лише за умови його глибокої інтеграції в загальну систему автоматизації. У цій статті ми розберемо технічні нюанси, що дозволяють перетворити звичайну смарт-плівку на частину глобальної архітектурної нейромережі.
Апаратна архітектура: живлення та перетворення сигналу
Смарт-плівка за своєю фізичною природою є ємнісним навантаженням, що вимагає специфічного підходу до електроживлення. На відміну від більшості побутових пристроїв, PDLC-матриця працює на змінному струмі (AC), зазвичай із напругою в діапазоні U = 48–65 V та частотою 50–60 Hz. Прямий струм (DC) категорично неприпустимий, оскільки він викликає незворотну міграцію іонів, що призводить до «вигорання» рідких кристалів та втрати функціональності.

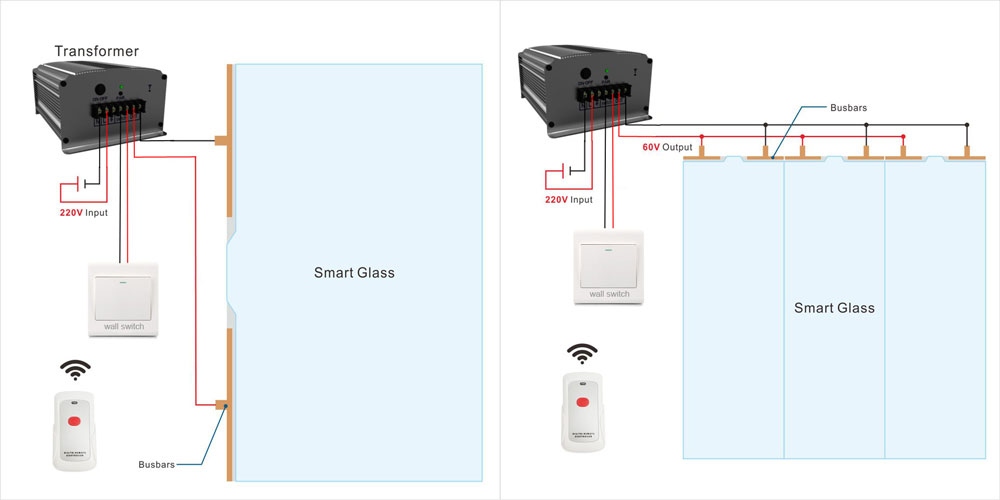

Серцем системи керування є спеціалізований інвертор або трансформатор. Його задача – не просто знизити напругу мережі до безпечного рівня, а й забезпечити «чисту» синусоїду на виході. При інтеграції в Smart Home інвертор доповнюється блоком керування, який приймає зовнішні сигнали (сухий контакт, 0-10V, або цифрові протоколи). Важливо пам’ятати, що при проектуванні великих площ скління необхідно розраховувати сумарну потужність контролерів, виходячи з показника споживання близько 5–7 Вт/м2. Для великих офісних центрів це означає створення виділеної мережі живлення з власними розподільчими вузлами.
Протоколи інтеграції: від реле до цифрових шин
Для автоматизації смарт-скла використовується декілька рівнів інтеграції, залежно від масштабу об’єкта та складності сценаріїв:
- Рівень реле (сухий контакт): Найпростіший метод, що підходить для більшості побутових систем. Контролер Smart Home подає сигнал на силове реле, яке вмикає або вимикає живлення на інверторі. Це забезпечує лише два стани: «прозоро» або «матово».
- Аналогове керування (0-10V): Більш просунутий метод, що дозволяє реалізувати ефект димування. Змінюючи амплітуду напруги, можна плавно регулювати ступінь прозорості (Haze), створюючи «напівпрозорі» стани. Це критично важливо для фасадного скління, де потрібно знайти баланс між сонячним захистом та візуальним контактом із вулицею.
- Цифрові протоколи (KNX, DALI, Zigbee, Wi-Fi): Це вершина інтеграції. Використання шини KNX у комерційній нерухомості дозволяє зробити смарт-скло частиною загальних сценаріїв освітлення та клімату. Протокол DALI, що традиційно використовується для освітлення, ідеально адаптується для керування PDLC-матрицями, сприймаючи кожне вікно як окрему «світлову групу».
Надійність такої системи безпосередньо залежить від якості базового матеріалу. Високотехнологічна смарт плівка Inoxstore розроблена з урахуванням специфіки тривалої роботи в керованих мережах, де стабільність відповіді на цифровий сигнал та витривалість струмопровідних шин (busbars) мають вирішальне значення для безперебійної експлуатації.
Сценарії автоматизації: синергія з екосистемою будівлі
Автоматизація смарт-скла не має обмежуватися лише дистанційним керуванням із пульта чи смартфона. Справжня «розумна» будівля працює на випередження, використовуючи дані з різних датчиків.
- Сценарій «Сонцезахист»: Датчики рівня освітленості (люксметри) на фасаді фіксують надмірну активність сонця. Система автоматично переводить скло в матовий або напівпрозорий стан. Це дозволяє знизити нагрівання приміщення інфрачервоним випромінюванням, зменшуючи навантаження на систему кондиціювання на $20–30\%$.

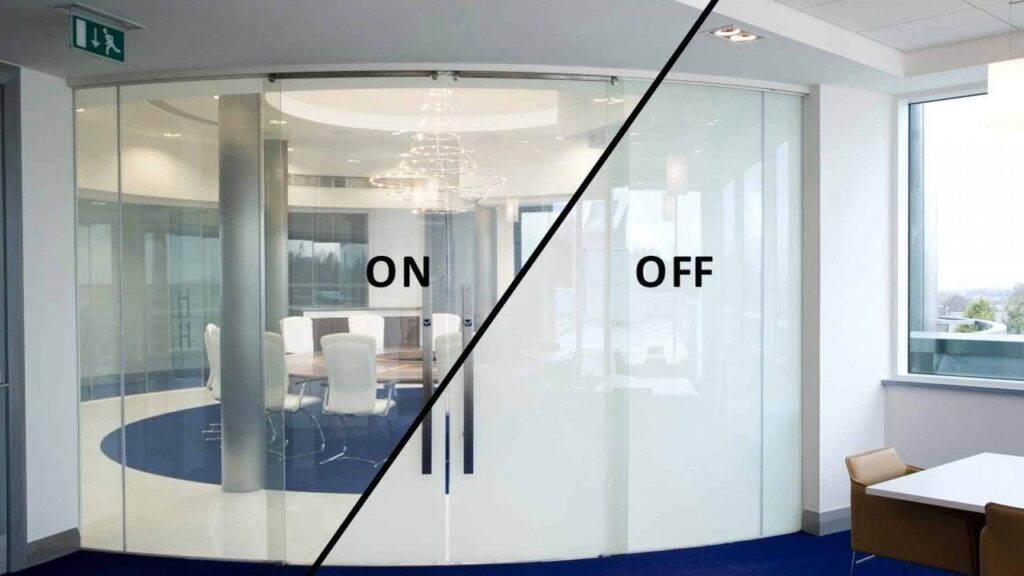

- Сценарій «Конфіденційність»: В офісах Open Space смарт-скло переговорних кімнат інтегрується з датчиками присутності або календарем бронювання переговорних. Як тільки починається зустріч, перегородки миттєво стають непрозорими, забезпечуючи приватність без втручання персоналу.
- Сценарій «Безпека»: У разі спрацювання пожежної сигналізації або системи безпеки всі смарт-перегородки можуть бути автоматично переведені в прозорий стан. Це необхідно для полегшення евакуації та надання рятувальникам можливості візуального контролю приміщень.
Технічні нюанси монтажу електричної частини
Електромонтаж PDLC-систем вимагає від виконробів особливої уваги до деталей, які часто ігноруються при роботі зі звичайною електрикою.
- Прихована проводка: Шлейфи живлення смарт-плівки зазвичай мають невеликий переріз, але вони повинні бути надійно захищені від механічних пошкоджень усередині алюмінієвих профілів або швів перегородок. Використання кабель-каналів із термостійкою ізоляцією є обов’язковим.
- Захист від завад: Оскільки система працює на змінному струмі з частотою мережі, при паралельному прокладанні слабкострумових ліній керування (наприклад, шини KNX) поруч із лініями живлення плівки можуть виникати електромагнітні наведення. Необхідно використовувати екрановані кабелі для сигнальних ліній.
- Доступність контролерів: Поширеною помилкою є замуровування блоків живлення та інверторів у гіпсокартонні стелі без ревізійних люків. Незважаючи на високу надійність сучасної електроніки, контролер має залишатися доступним для сервісного обслуговування чи скидання налаштувань.
- Гідроізоляція та заземлення: У ванних кімнатах або зонах SPA блоки живлення повинні мати клас захисту не нижче IP65, а всі металеві каркаси перегородок – мати надійне заземлення для запобігання витоку струму через конденсат.
Iнвестиція в інтелектуальний простір
Інтеграція смарт-плівки в екосистему Smart Building – це перехід від пасивного оздоблення до створення інтелектуального середовища, що відчуває потреби мешканців. Використання професійних протоколів керування дозволяє не просто змінювати прозорість скла, а керувати енергобалансом всієї споруди, підвищуючи її автономність та комфорт. Розуміння технічних параметрів – від амплітуди напруги до особливостей шин передачі даних – дозволяє уникати помилок на етапі проектування та створювати системи, які працюватимуть десятиліттями. Розумне скло сьогодні стає базовим інструментом для девелоперів, які дивляться у майбутнє, де будівля – це не просто стіни, а гнучка, енергоефективна та безпечна оболонка для життя та бізнесу.
