Низька ціна в оголошенні часто здається справжньою знахідкою, але гарний вигляд ще не доводить, що панель справна, адже вона могла багато років працювати на даху, пережити невдалий демонтаж або отримати мікротріщини вже під час перевезення.
Тому сонячні панелі бу потрібно перевіряти у три кроки:
- уважно оглянути корпус і всі деталі;
- виміряти напругу та струм;
- перевірити вік, документи, гарантію і сумісність з інвертором.
Усі три кроки важливі. Чисте й ціле на вигляд скло не доводить, що всередині немає пошкоджень, а нормальна напруга без навантаження не гарантує заявленої потужності.
Крок 1. Уважно огляньте панель

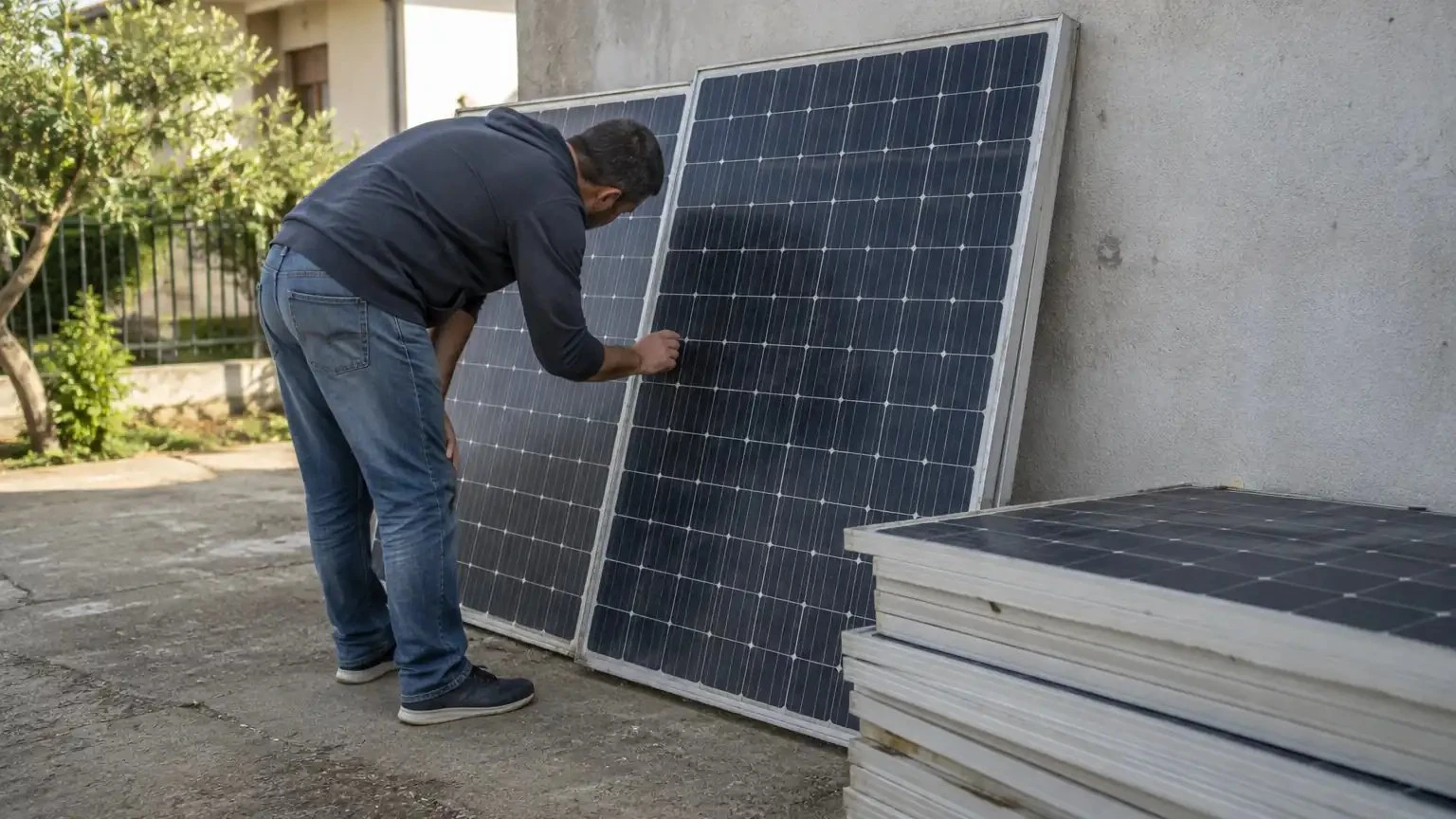

Оглядайте панель удень, у добре освітленому місці: вона має бути сухою і чистою, а спочатку подивіться на неї спереду, потім огляньте зворотний бік і не забудьте про торці.
Скло і сонячні комірки
На склі не повинно бути:
- тріщин і сколів;
- глибоких подряпин;
- білих або мутних плям;
- слідів удару;
- ділянок, куди могла потрапити вода.
Окремо роздивіться комірки під склом. Темні лінії, незвичні плями та зміна кольору можуть свідчити про пошкодження або локальний перегрів.
Та звичайний огляд покаже не все, оскільки ширина мікротріщини іноді становить лише 10–100 мікрометрів і людське око такого не бачить, а за різними оцінками, під час простого огляду можна пропустити близько 60% подібних дефектів. Це вже суттєво.
Через мікротріщини модуль може втратити частину потужності, причому дослідження називають різні показники — від кількох відсотків до 15–20%, а результат залежить від розміру та місця пошкодження. Приховані тріщини точно виявляє електролюмінесцентна перевірка, яку проводять у спеціалізованій майстерні. Не ставайте на панель ногами, навіть коли продавець пропонує саме так перевірити її міцність. Людина вагою 80 кг здатна створити навантаження близько 7500 Па, хоча типова розрахункова межа становить 5400 Па. Скло при цьому іноді залишається цілим, а комірки всередині тріскаються.
Рама, бекшит і кабелі
Алюмінієва рама повинна бути рівною. Сильний вигин не лише заважає монтажу, а й може вказувати на те, що панель падала або зазнала сильного удару. Огляньте кути та перевірте монтажні отвори й місця з’єднання рами, адже корозія — поганий знак, як і розхитані частини.

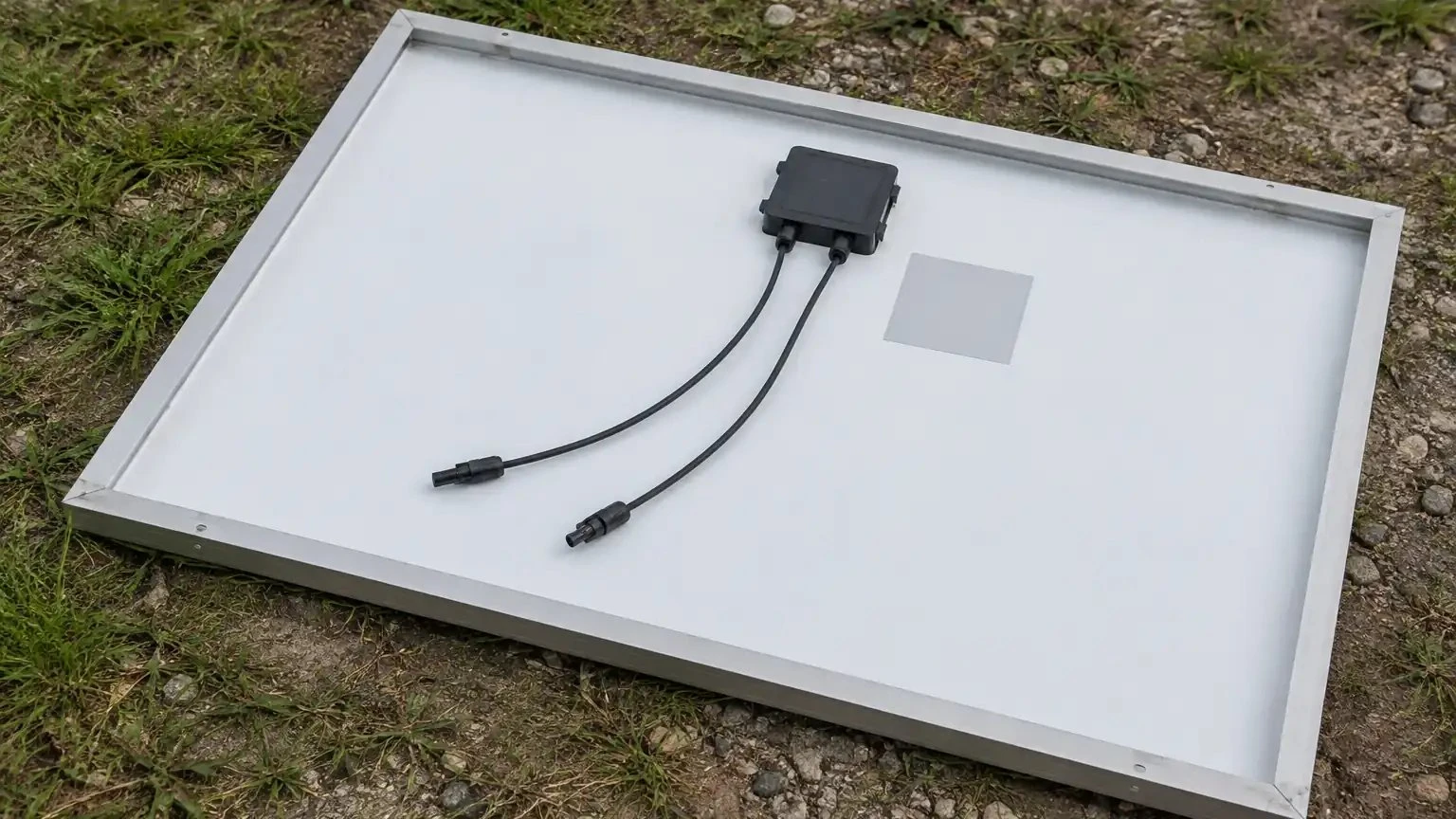

Зі зворотного боку розташований захисний шар — бекшит. На ньому не повинно бути:
- здуття;
- розшарування;
- тріщин;
- сильного пожовтіння;
- слідів вологи або підгоряння.
Далі огляньте розподільну коробку, кабелі та конектори. Коробка має триматися міцно, без люфту й видимого відшарування. Оплавлений пластик, почорнілі контакти або запах горілого можуть свідчити про перегрів.
Крок 2. Перевірте електричні показники
Перед вимірюванням знайдіть табличку на зворотному боці панелі. На ній мають бути вказані:
- номінальна потужність;
- напруга холостого ходу — Voc;
- струм короткого замикання — Isc;
- напруга максимальної потужності — Vmp;
- струм максимальної потужності — Imp;
- максимальна напруга системи.
Саме з цими значеннями порівнюють отримані результати.
Паспортні показники визначають у лабораторії за освітленості 1000 Вт/м² і температури комірок 25 °C, але надворі умови майже завжди інші, адже на вимірювання впливають хмари, спека й тінь, а також важливий кут до сонця. Тому чекати точного збігу не варто.

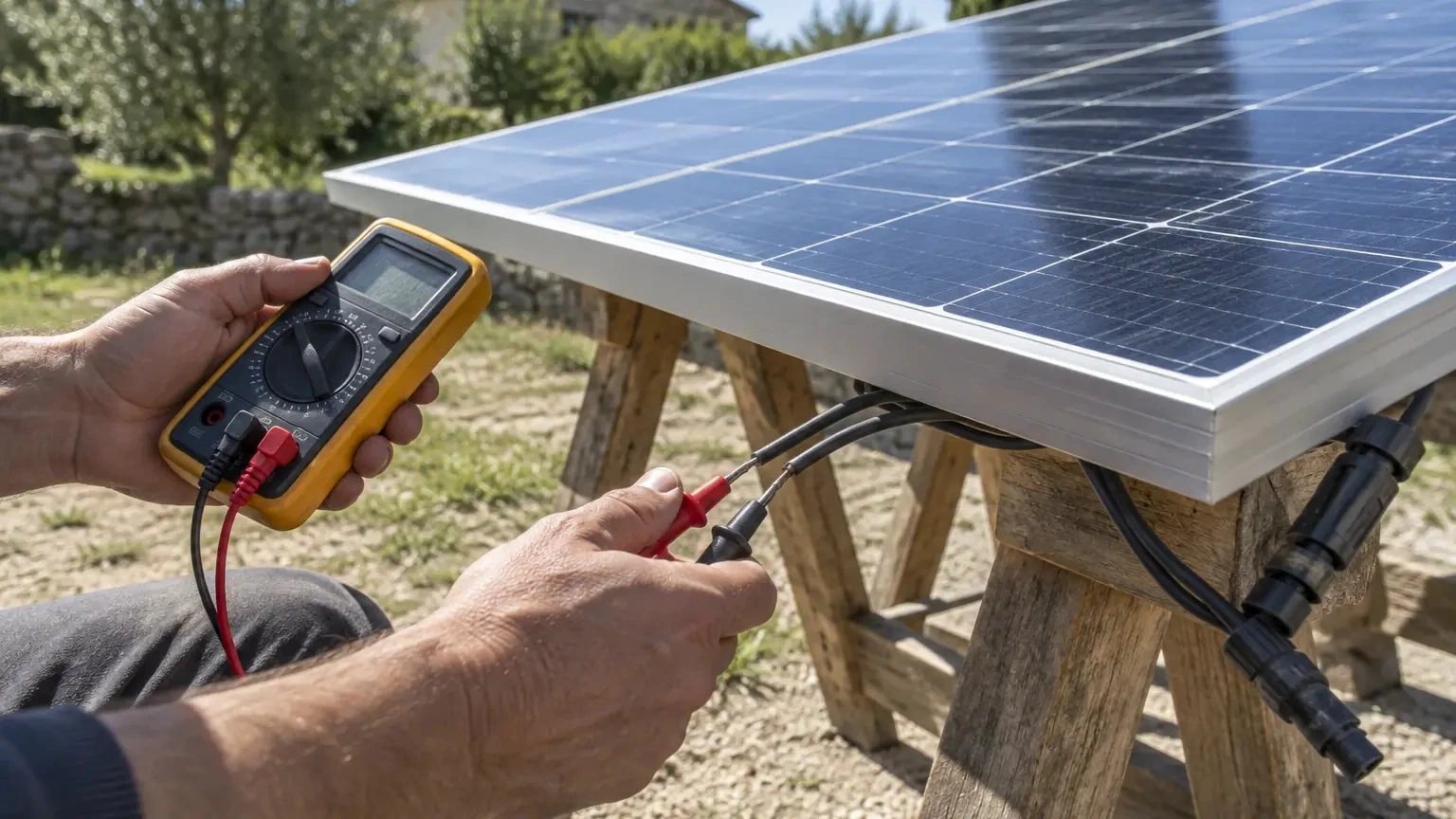

Як перевірити сонячну панель мультиметром
Якщо ви не вмієте безпечно працювати з постійним струмом, краще запросіть електрика, не торкайтеся оголених контактів і також не роз’єднуйте конектори під навантаженням.
Для вимірювання напруги холостого ходу переведіть мультиметр у режим постійної напруги, вибравши межу вище за очікувану напругу панелі, після чого червоний щуп під’єднайте до плюса, а чорний — до мінуса.
Поставте панель під пряме сонце й подивіться на результат: значення на рівні 90–100% від Voc, зазначеного на табличці, зазвичай вважають нормальним, хоча через реальні умови надворі показник може бути на 0–15% нижчим за лабораторний.
Нижче 90% — уже привід для додаткової перевірки.
Якщо напруга менша приблизно на третину або дві третини, можливо, відмовили цілі групи комірок. Значення нижче половини номіналу часто вказує на серйозну несправність.
Так виглядає базова відповідь на питання, як перевірити сонячну панель мультиметром. Проте одного вимірювання напруги замало.
Як правильно оцінити струм
Струм короткого замикання безпечніше вимірювати кліщами постійного струму, використовуючи правильно замкнене випробувальне коло. Кліщі охоплюють один кабель, тому сам прилад не потрібно вмикати в коло послідовно.
Обладнання повинно мати категорію не нижче CAT III 600 В, адже звичайний побутовий мультиметр категорії CAT II для такої роботи не підходить, а якщо немає відповідного приладу й досвіду — зверніться до спеціаліста.
Струм дуже залежить від сонця. Наприклад, за освітленості 850 Вт/м² панель із паспортним Isc 11 А повинна показати приблизно:
11 × 0,85 = 9,35 А.
Якщо після такої поправки результат виявився нижчим ще на 15% або більше, причиною можуть бути деградація, мікротріщини чи інша несправність.
Напругу і струм завжди оцінюють разом, оскільки нормальна напруга за низького струму може вказувати на бруд, тінь, пошкодження або старіння комірок. Водночас Voc та Isc показують тільки можливості модуля, але точну робочу потужність під навантаженням вони не вимірюють. Для повної перевірки потрібен тестер, який будує криву струму й напруги. Інший варіант — випробування на стенді.
Крок 3. З’ясуйте вік і походження
Попросіть продавця показати серійний номер, накладну та документи про першу купівлю. Серійний номер часто містить дату виробництва: наприклад, у деяких панелей Jinko цифри із сьомої по дванадцяту позначають рік, місяць і день, а в інших виробників порядок буває іншим.
Номер варто перевірити через виробника або офіційного представника. Так ви з’ясуєте, чи справді такий модуль існує та для якого ринку його випустили.
На табличці також можуть бути позначення IEC 61215 та IEC 61730. Вони вказують, що модель проходила випробування на стійкість і безпечність. Звертайте увагу й на рік стандарту: редакція IEC 61215 від 2021 року передбачає додаткові випробування порівняно з редакцією 2016 року.
Чи діятиме гарантія
Однієї усної обіцянки продавця недостатньо, адже правила виробників відрізняються.
Деякі компанії скасовують гарантію, якщо панель демонтували та встановили в іншому місці, інші дозволяють передати її лише разом із будинком, а буває й так, що новий власник повинен зареєструватися протягом установленого строку.
Є ще один нюанс.
Дата початку гарантії не завжди збігається з роком виробництва: строк можуть рахувати від доставки або автоматично запускати через певну кількість днів після виготовлення, тому просіть документи, адже самого фото таблички замало.
Перевірте сумісність з майбутньою станцією
Перед тим як сонячні панелі бу купити, зіставте їхні Voc, Isc, Vmp та Imp з параметрами інвертора. Напруга і струм усієї групи панелей повинні вкладатися в допустимі межі входу MPPT. Не з’єднуйте без попереднього розрахунку дуже різні модулі в одну групу, оскільки її роботу здатна обмежити найслабша панель, а особливо небажано змішувати модулі, які відрізняються струмом, потужністю та кількістю комірок. Під час складання сонячних станцій для дому SolarMax, компанія з Кропивницького, підбирає панелі разом з інвертором, кріпленням і захисним обладнанням, адже всі елементи системи мають бути сумісними.
Скільки насправді коштує бу-панель
Рахуйте не просто ціну панелі, адже важлива вартість одного фактичного вата.
Припустімо, перевірка під навантаженням показала, що панель видає на 12% менше, ніж зазначено на табличці. Поділіть ціну панелі на потужність, яку вона реально видала під навантаженням, а не на паспортний показник. Саме отриману вартість одного фактичного вата потрібно порівнювати з новим модулем.
Не забудьте додати витрати на:
- доставку;
- кріплення;
- кабелі та конектори;
- захисну автоматику;
- монтаж;
- професійну діагностику.
Ці витрати виникають і з новими, і з уживаними модулями. Якщо панель видає на 12% менше, система щороку вироблятиме приблизно на стільки ж менше енергії.
Яким може бути термін служби сонячних панелей
Середня деградація часто становить близько 0,5–0,75% на рік, а самі виробники нерідко вказують 0,3–0,6%, та це лише орієнтири.
Реальний термін служби сонячних панелей визначається не тільки віком, тому два однакові модулі можуть перебувати в зовсім різному стані. Один обережно працював на надійному даху, тоді як інший пережив град і перегрів, до яких могли додатися грубий демонтаж та зберігання просто неба.
Тому вживану панель оцінюють за її фактичним станом, а не лише за роком виробництва.
Короткий список перевірки
Перед оплатою переконайтеся, що:
- скло, рама і бекшит не мають явних пошкоджень;
- коробка, кабелі та конектори не перегріті;
- серійний номер читається і перевіряється;
- Voc та Isc близькі до паспортних з урахуванням сонця;
- панель протестована під навантаженням;
- гарантію підтверджено письмово;
- характеристики підходять до інвертора;
- ціна одного фактичного вата справді вигідна.
Отже, відповідь на питання, як перевірити сонячну панель, не зводиться до швидкого огляду чи одного вимірювання. Спершу уважно огляньте модуль, потім перевірте електричні показники, а після цього вивчіть документи та сумісність із майбутньою станцією. Тільки така послідовність покаже, чи низька ціна справді означає вигідну покупку, а не майбутню проблему.
